雙鉤電動葫蘆

產品介紹

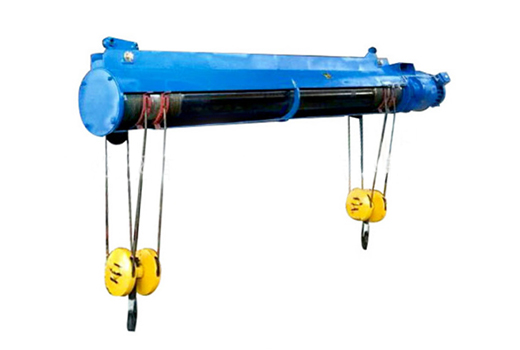

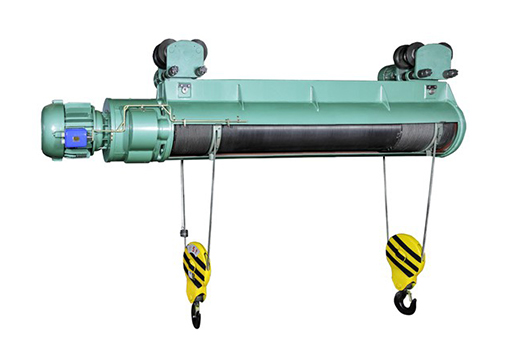

雙鉤電動葫蘆也就是同一個卷筒的設兩個下鉤。這種類型的葫蘆卷筒中間空白,兩側分別卷繩。而常說的雙出繩電動葫蘆，-般就是指這種，多指兩側出單繩。

      市場上雙鉤雙吊點電動葫蘆所謂雙吊點鋼絲繩電動葫蘆是指有兩個間隔一定距離的吊點，并能同時上升或同時下降的電動葫蘆?，F(xiàn)有的雙吊點鋼絲繩電動葫蘆有,在一臺鋼絲繩電動葫蘆卷筒兩端各有-套吊鉤滑輪裝置，這種雙吊點電動葫蘆因兩套吊鉤滑輪裝置均由--個卷筒起升或下降，可以保證兩吊點同時升降;

      另種是將兩臺電動葫蘆減速器端相對安裝,在減速器外加裝-套傳動齒輪及輸出軸,用聯軸器、中間軸把兩臺電動葫蘆的傳動聯在一起，達到兩臺電動葫蘆同步的目的。前一種雙吊點電動葫蘆受卷筒長度制約,不能滿足大起升高度及兩吊點距離大的要求;后種結構復雜,并且需裝力矩限制器,且在升雙吊點距離大的情況下，中間傳動軸難于保證平衡,因為電動葫蘆在使用過程中有擺動,所以引起中間傳動軸在運行過程中振動。

      雙鉤電動葫蘆適用于吊運超長工件或物品。鉤距可根據用戶要求進行非標設計制作。

產品參數

SGCD、SGMD型系列電動葫蘆技術性能和外形尺寸參數（0.25T-20T）
型號				SGCD1 SGMD1
起重量	噸			0.25			0.5			1						2						3
起升高度	米			3	6	9	6	9	12	6	9	12	18	24	30	6	9	12	18	24	30	6	9	12	18	24	30
起升速度	米/分			8			8/0.8			8/0.8						8/0.8						8/0.8
運行速度	米/分			20(30)			20(30)			20(30)						20(30)						20(30)
鋼絲繩	繩直徑	毫米		3.6			4.8			7.4						11						13
	絲直徑	毫米					0.22			0.34						0.5						0.6
	結構形式			6×9			D-6×37+1			D-6×37+1						D-6×37+1						D-6×37+1
工字梁軌道型號（GB76-88）				16-22b			16-28b			16-28b						20a-32c						20a-32c
環形軌道最小半徑		米		0.8			1.5			1.5		2		3	4	2		2.5		3	4	2		2.5		3	4
起升電動機	型號			ZD12-4			ZD21-4			ZD21-4						ZD31-4						ZD41-4
	容量	千瓦		0.4			0.8 0.2/0.8
	轉速	轉/分		1380			1380			1380						1380						1380
	相數			3			3			3						3						3
	電壓	伏		380			380			380						380						380
	電流	安培		1.25			2.4 0.72/2.4			4.3 0.72/4.3						7.6 1.25/7.6						11 2.4/11
	頻率	周/秒		50			50			50						50						50
運行電動機	型號			DW5024			ZDY11-4			ZDY12-4						ZD12-4						ZDY21-4
	容量	千瓦		0.06			0.2			0.2						0.4						0.4
	轉速	轉/分		1400			1380			1380						1380						1380
	相數			3			3			3						3						3
	電壓	伏		380			380			380						380						380
	電流	安培		0.3			0.72			0.72						1.25						1.25
	頻率	周/秒		50			50			50						50						50
工作類型及機構級別				中級M3			中級M3			中級M3						中級M3						中級M3
基本尺寸±2%	H		毫	432			630		670	685			780			860			960			985			1080
	L2		米	216			126			159						187						230
	L1			175			228/225			269/266						279						341/343
	L	C		391			616	688	760	758	856	955	1150	1346	1542	820	920	1020	1220	1420	1620	915	1018	1121	1327	1533	1738
		M					638	710	782	780	878	976	1172	1368	1564
	m			104			318	390	462	400	499	597	793	989	1185	418	518	618	818	1018	1218	448	551	654	860	1066	1272
	n			130			190			196						240						264
	h						120			124						155						173
	φ			16.5			16.5			19						25						25
	B			279-315			-884			-884						-930						-930
	E			395			490			584						740						848
	F						355/426			354/492						400/562						438/642
總量±15%	C		公	44	44.4	44.8	120	125	145	145	158	180	195	208	222	235	248	296	320	340	360	280	300	350	380	405	435
	M		斤				135	140	160	160	170	200	210	220	230	265	278	326	350	370	310	310	330	380	410	435	465
	C固			30	30.4	30.8	80	85	90	120	120	125	140	150	165	168	180	190	210	230	250	220	235	250	275	300	325
	M固						100	105	110	130	140	145	155	165	180	196	210	220	240	260	280	250	265	280	305	330	355

SGCD、SGMD型系列電動葫蘆技術性能和外形尺寸參數（0.25T-20T）
型號				SGCD1						SGMD1
起重量	噸			5						10
起升高度	米			6	9	12	18	24	30	9	12	18	24	30
起升速度	米/分			8/0.8						7/0.7
運行速度	米/分			20(30)						20(30)
鋼絲繩	繩直徑	毫米		15						15
	絲直徑	毫米		0.7						0.7
	結構形式			D-6×37+1						D-6×37+1
工字梁軌道型號（GB76-88）				25a-63c						25a-63c
環形軌道最小半徑		米		2.5		3		4	5	2.5	3.5	4	6	9
起升電動機	型號			ZD41-4						ZD51-4
	容量	千瓦
	轉速	轉/分		1380						1380
	相數			3						3
	電壓	伏		380						380
	電流	安培		18 2.4/18						30 4.3/30
	頻率	周/秒		50						50
運行電動機	型號			ZDY21-4						ZDY21-4
	容量	千瓦		0.8						0.8×2
	轉速	轉/分		1380						1380
	相數			3						3
	電壓	伏		380						380
	電流	安培		2.4						2.4×2
	頻率	周/秒		50						50
工作類型及機構級別				中級M3						中級M3
基本尺寸±2%	H		毫	1160			1310			1350
	L2		米	274						303
	L1			380/377						429/820
	L	C		1047	1157	1257	1467	1677	1887	1602	1783	2145	2507	1869
		M		1059	1169	1269	1479	1682	1899	1969	2150	2512	2874	3236
	m			485	606	695	860	1115	1325	949	1130	1492	1854	2216
	n			320						376
	h			203						243
	φ			31						37
	B			-1058						-1058
	E			998						1068
	F			472/675						612
總量±15%	C		公	445	470	555	590	630	670	1010	1063	1166	1263	1317
	M		斤	480	505	590	630	660	705	1100	1153	1256	1353	1407
	C固			355	375	390	425	460	500	759	807	900	987	1032
	M固			390	410	425	460	500	535	849	897	990	1077	1122

SGCD、SGMD型系列電動葫蘆技術性能和外形尺寸參數（0.25T-20T）
型號				SGCD						NH20-12D
起重量	噸			16			20			20	3
起升高度	米			6	9	12	18	24	30		6	9	12	18	24	30
起升速度	米/分			3.5 3.5/0.35			3.5 3.5/0.35			5	8/0.8
運行速度	米/分			18			20			20	20(30)
鋼絲繩	繩直徑	毫米		15			17			22.5	13
	絲直徑	毫米		0.7			0.8				0.6
	結構形式			D-6×37+1			D-6×37+1			D-6×37+1	D-6×37+1
工字梁軌道型號（GB76-88）				45a-63c			50a-63c				20a-32c
環形軌道最小半徑		米		3	3.5	4.6	3	3.5	4.6		2		2.5		3	4
起升電動機	型號			ZD51-4			ZD51-4				ZD41-4
	容量	千瓦
	轉速	轉/分		1380			1380			1380	1380
	相數			3			3			3	3
	電壓	伏		380			380			380	380
	電流	安培		30 4.3/30			30 4.3/30				11 2.4/11
	頻率	周/秒		50			50			50	50
運行電動機	型號			ZDY21-4			ZDY21-4				ZDY21-4
	容量	千瓦		0.8×2			0.8×2			0.8×2	0.4
	轉速	轉/分		1380			1380			1380	1380
	相數			3			3			3	3
	電壓	伏		380			380			380	380
	電流	安培		2.4×2			2.4×2			2.4×2	1.25
	頻率	周/秒		50			50			50	50
工作類型及機構級別				中級M2			中級M2				中級M3
基本尺寸±2%	H		毫	1600			2400				985			1080
	L2		米	同10t							230
	L1			同10t							341/343
	L	C		同10t							915	1018	1121	1327	1533	1738
		M
	m			949	1130	1492	956	1478	1605		448	551	654	860	1066	1272
	n			376			376				264
	h			41			46				173
	φ										25
	B										-930
	E			1335			1934				848
	F			1055							438/642
總量±15%	C		公								280	300	350	380	405	435
	M		斤								310	330	380	410	435	465
	C固										220	235	250	275	300	325
	M固										250	265	280	305	330	355
